医疗器械行业展览知悉,高频超声成像以其微观分辨率,开辟了眼科、皮肤科和血管内成像(IVUS)等医学研究的新领域。换能器的性能对成像质量至关重要,研究人员对多种换能器材料进行了研究,包括铅锆钛酸盐(PZT)、聚偏氟乙烯(PVDF)及其共聚物(PVDF TrFE)等。PVDF和其共聚物具有宽带宽、机械柔韧性、优良的声阻抗匹配以及较低的成本优势,因此在高分辨率医学超声成像中得到了广泛应用。然而,PVDF微型换能器的电阻较高,这导致与典型50欧姆负载的电子仪器之间的阻抗失配,从而降低信噪比。为解决这一问题,研究人员将高输入阻抗放大器与PVDF膜集成,以防止因加载电子仪器导致信号降噪。

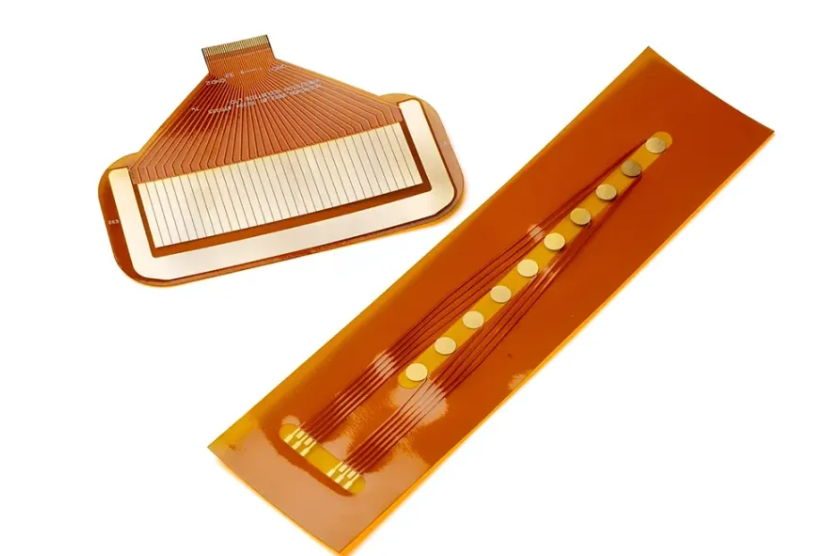

什么是PVDF超声换能器

       PVDF(聚偏二氟乙烯)超声换能器是一种利用PVDF材料制造的超声波传感器,广泛应用于高频超声成像。PVDF是一种压电材料,当其受到机械压力或振动时会产生电荷,反之亦然,这使得它能够转换电能和声能。这些特性使PVDF超声换能器在医疗成像、无损检测和传感器等领域中具有重要应用价值。

PVDF材料的优势

  • 宽带宽PVDF材料具有较宽的频率响应范围,能够捕捉更多的细节信息,这对于高分辨率成像尤为重要。

  • 机械柔韧性:PVDF膜具有良好的柔韧性,可以适应复杂的曲面结构,增加了其在不同应用中的适应性。

  • 声阻抗匹配PVDF的声阻抗与生物组织更匹配,减少了声波在介质界面的反射,从而提高了信号的传输效率和成像质量。

  • 低成本:PVDF材料相对廉价,易于加工,降低了制造成本。

PVDF超声换能器的工作原理

       PVDF超声换能器通过压电效应工作,当换能器发射超声波时,电信号在PVDF膜上产生机械振动,形成超声波。这些超声波传播到目标物体并反射回来,换能器再将反射的超声波信号转换为电信号进行处理和分析。

图片来源:医工超人

       本文研究了芯片寄生电容对MEMS基础超声换能器性能的影响,开发了聚焦PVDF换能器,并识别和测量了这些器件的芯片寄生电容。提出了一种具有最小寄生电容的换能器模型,并开发了原型器件进行测试,显示新器件在插入损耗方面有显著改进。

器件开发

       使用压力偏转和微机械加工技术,开发了用于微创手术的聚焦PVDF TrFE换能器。将一侧涂有Cr/Au电接触的压电PVDF膜放置在带有微机械圆形孔径的硅基底上,硅基底内圆周和顶表面涂有1.5微米厚的SiO2层。通过喷嘴向膜注入空气压力,偏转膜形成球形部分,并使用银环氧树脂固定膜的形状和提供电接触。不同焦数的换能器可以通过改变空气压力来制造。


图片来源:医工超人

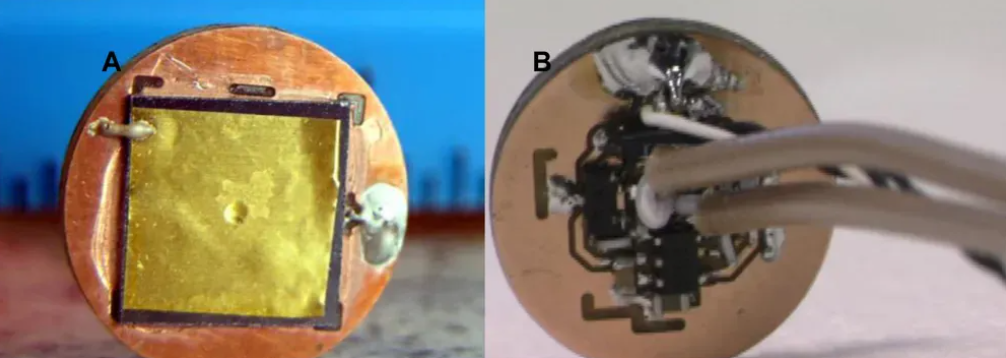

(A) 图片展示了一个安装在1平方厘米硅芯片上的1毫米聚焦换能器,该芯片连接在定制的电路板上。(B) 放大器电子元件及其输入和输出电缆,放置在电路板上,将被放置在换能器的背面。

芯片寄生电容的识别

       换能器的截面示意图显示了三种电容:PVDF聚合物膜本身的电容(CT)、沿硅芯片内圆周的SiO2层电容(CC)以及基底电介质中的边缘场电容(Cf)。总寄生电容(Cp)是CC和Cf的总和,Cp作为输出的并联阻抗会显著降低前置放大器的输入,从而降低换能器的性能。


图片来源:医工超人

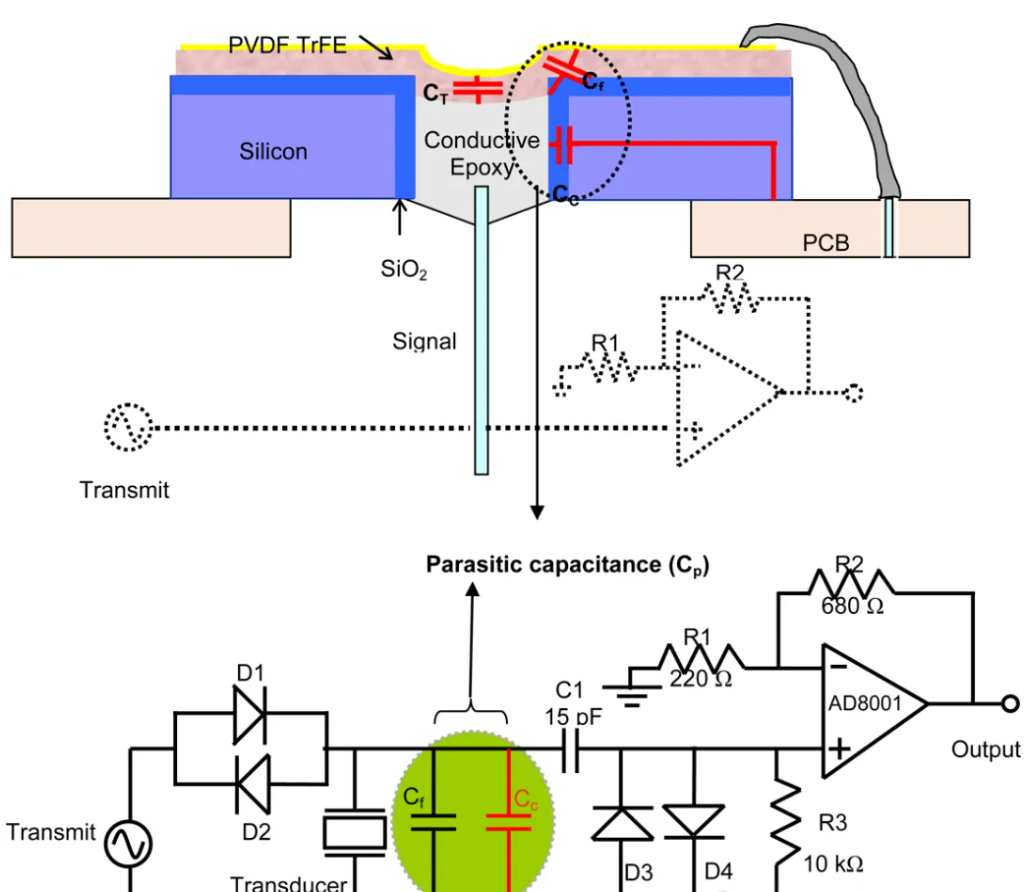

展示设备的截面图和示意图,显示了设备的固有电容和寄生电容。

分析与建模

       为模拟寄生电容的影响,开发了电路模型,并使用电气仿真软件PSPICE进行了分析。结果显示,使用聚碳酸酯基底的换能器相比于硅基底的换能器,信号损耗更小。聚碳酸酯换能器的电容值比硅换能器低得多,证明了最小寄生电容设计的优越性。


图片来源:医工超人

最小寄生电容器件

       为了开发最小寄生电容的器件,研究人员使用聚碳酸酯基底代替硅,消除了圆柱形电容CC。尽管聚碳酸酯不是半导体,不能用于MEMS制造工艺中创建前置放大器,但可以清楚地展示消除寄生电容的效果。实验结果显示,新的聚碳酸酯换能器具有显著的信号损耗改善。


图片来源:医工超人

聚碳酸酯(无寄生电容)和硅(有寄生电容)换能器的功率谱密度,显示信号损失。两者具有几乎相同的中心频率和带宽。

插入损耗测量

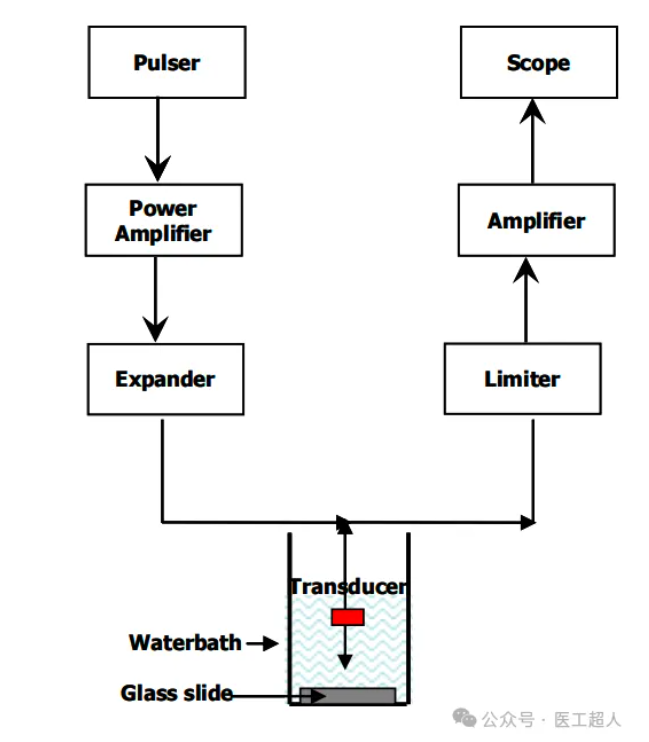

       为了评估寄生电容的实际影响,对比了不同孔径的硅和聚碳酸酯换能器的插入损耗。结果表明,带前置放大器的聚碳酸酯换能器相比于带前置放大器的硅换能器,插入损耗显著降低,验证了寄生电容对换能器性能的重大影响。


图片来源:医工超人

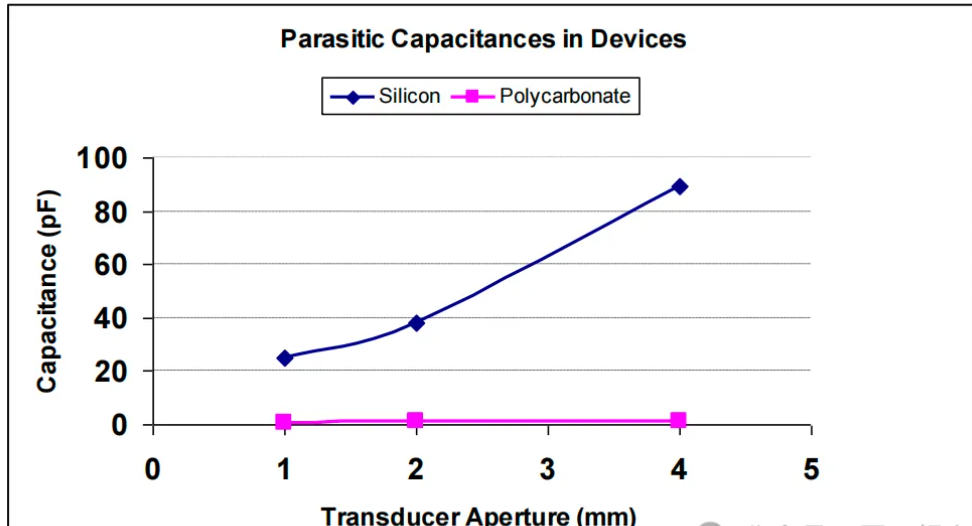

硅和聚碳酸酯设备的寄生电容测量结果。可以看出,硅设备的电容比聚碳酸酯设备更高。

结论

       本文研究了基于MEMS工艺制造的高频PVDF换能器的芯片寄生电容对其性能的影响。实验和建模结果表明,寄生电容显著降低了换能器的性能。新开发的最小寄生电容模型在保持成像分辨率的同时,提高了1毫米换能器的插入损耗约21 dB。这项研究展示了开发集成MEMS PVDF换能器的潜力,这些换能器在临床IVUS应用中具有广泛应用前景。
